la résistance d'un fil électrique
-Valeur selon la nature du conducteur
Lorsqu'un conducteur est traversé par un courant électrique de quelque valeur que ce soit, une résistance même infime se créait aux bornes de ce conducteur. Ainsi plus le courant est élevé plus la résistance augmente ce qui peut produire une chute de tension en sortie de celui ci .
Valeurselon la nature du conducteur :
Selon la nature du conducteur la valeur indicative de la résistance au mètre varie, ainsi une résistance sera constituée de carbone alors que la nature d'un fil sera du cuivre ou de l'aluminium.
Résistivité de certains métaux, alliages métalliques et non métaux
| Matériau |
Résistivité
x 10 -8
.
m
|
Matériau |
Résistivité
x 10 -8
.
m
|
|
| argent | 1,6 | platine | 10 | |
| cuivre | 1,7 | fer | 10 | |
| or | 2,4 | silicium | 10 | |
| aluminium | 2,7 | étain | 18 | |
| magnésium | 4,6 | plomb | 21 | |
| tungstène | 5,6 | germanium | 46 | |
| zinc | 6 | constantan | 49 | |
| nickel | 7 | mercure | 96 | |
| laiton | 7 | nichrome | 100 | |
| cadmium | 7,6 | carbone | 3500 |
Voici un utilitaire afin de calculer la résistance en fonction de la nature, la section ou encore la longueur.
L'es utilisateurs de mozilla fire fox peuvent rencontré quelque probleme a faire fonctionner cette utilitaire désolé.
Inscrivez les valeurs dans les cases et validez. (Vous pouvez inscrire soit le diamètre soit la section)
Remplacez la virgule par un point because Java script don't speak french. It's regrettable! Isn't it?
Ce principe est souvent utilisé afin de mesurer de fort courant électrique ne pouvant être mesuré avec avec un simple ampère-mètre. Cette technique consiste a mesurer la tension aux bornes d'une résistance appelée un shunt ayant une résistance connue et bien précise.
Ainsi si la résistance du shunt est de 0.01 Ω la mesure donnera une image, grâce a la tension du courant au coefficient de 0.01 près, application de la loi d'ohm.
Voici différents types de shunts:
sur circuit imprimé sur un châssis
Exemple :

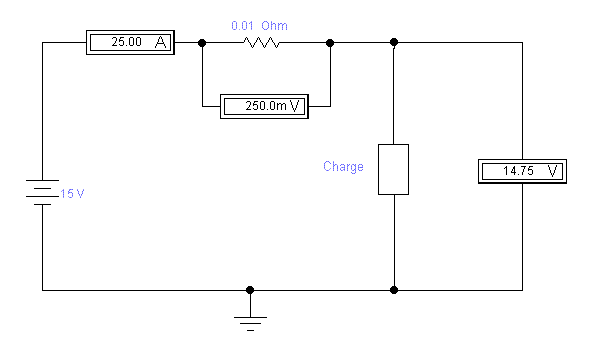

Soit une intensité de 25A, un shunt de 0.01Ω .
La tension mesurée aux bornes du shunt sera de 250mV ( U = R * I = 25 * 0.01 = 0.25 )
Attention de ne pas utiliser un shunt avec une résistance de trop grande valeur cela pourrait provoquer une chute de tension aux bornes du récepteur.
